Projekt domu RAFAELLO (S-GL 508) 122,6 m²

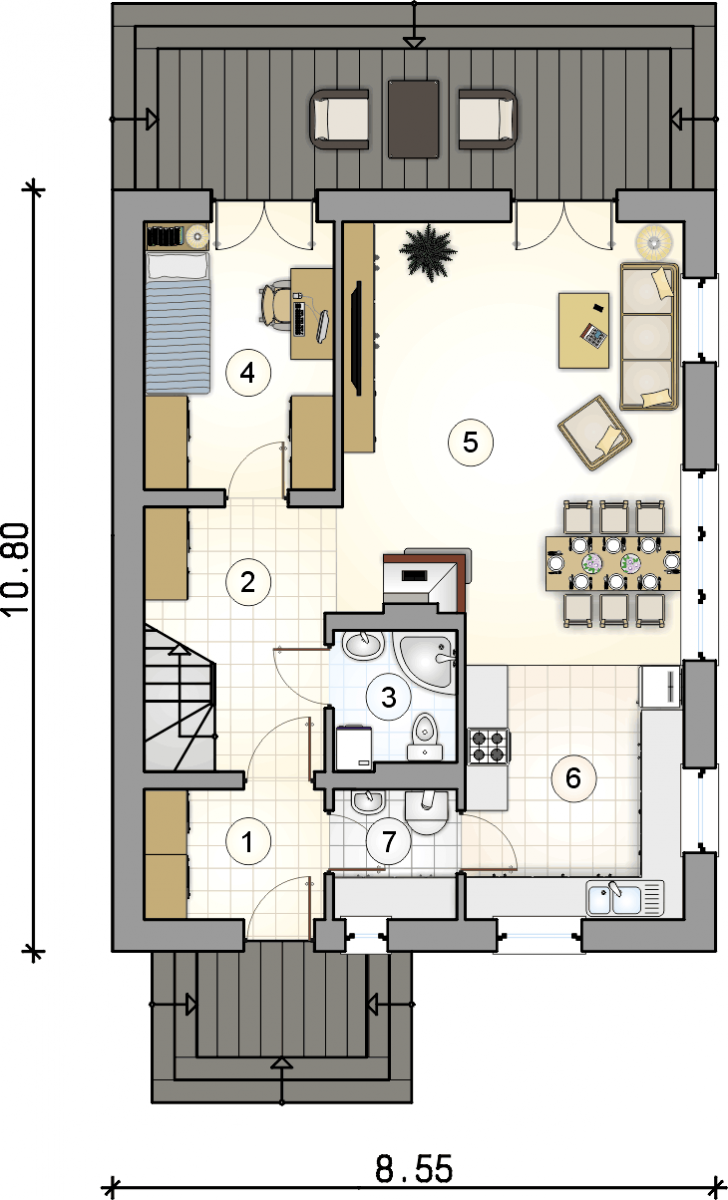

Parter (68.65 m2)
| 1. przedsionek | 4.75 m2 |
| 2. hall z komunikacją | 6.65 m2 |
| 3. łazienka | 3.35 m2 |
| 4. pokój | 10.20 m2 |
| 5. pokój dzienny z jadalnią | 30.05 m2 |
| 6. kuchnia | 10.40 m2 |
| 7. kotłownia | 3.25 m2 |

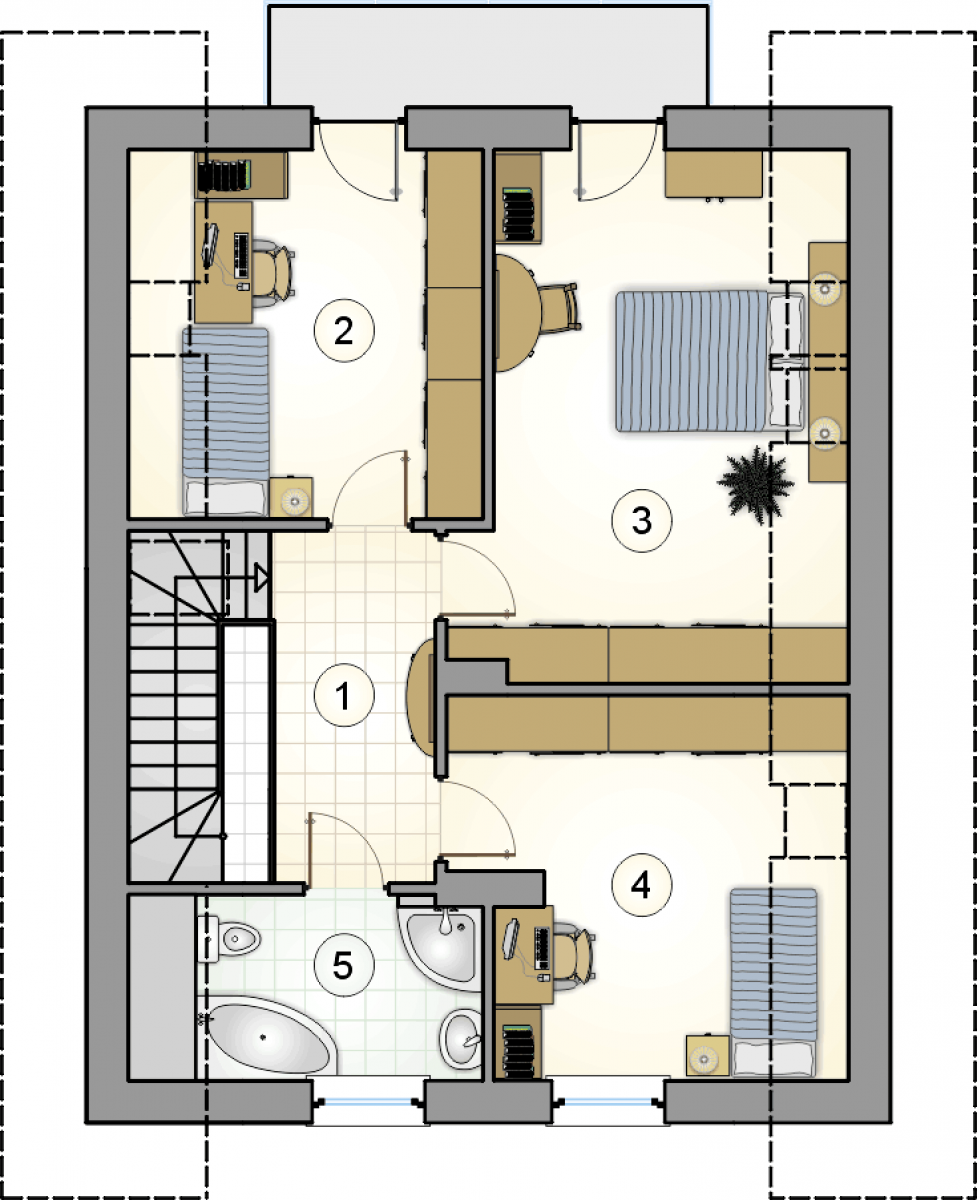

Poddasze (54 m2)
| 1. hall z komunikacją | 6.60 m2 |
| 2. pokój | 11.55 m2 |
| 3. pokój | 17.30 m2 |
| 4. pokój | 12.80 m2 |
| 5. łazienka | 5.75 m2 |

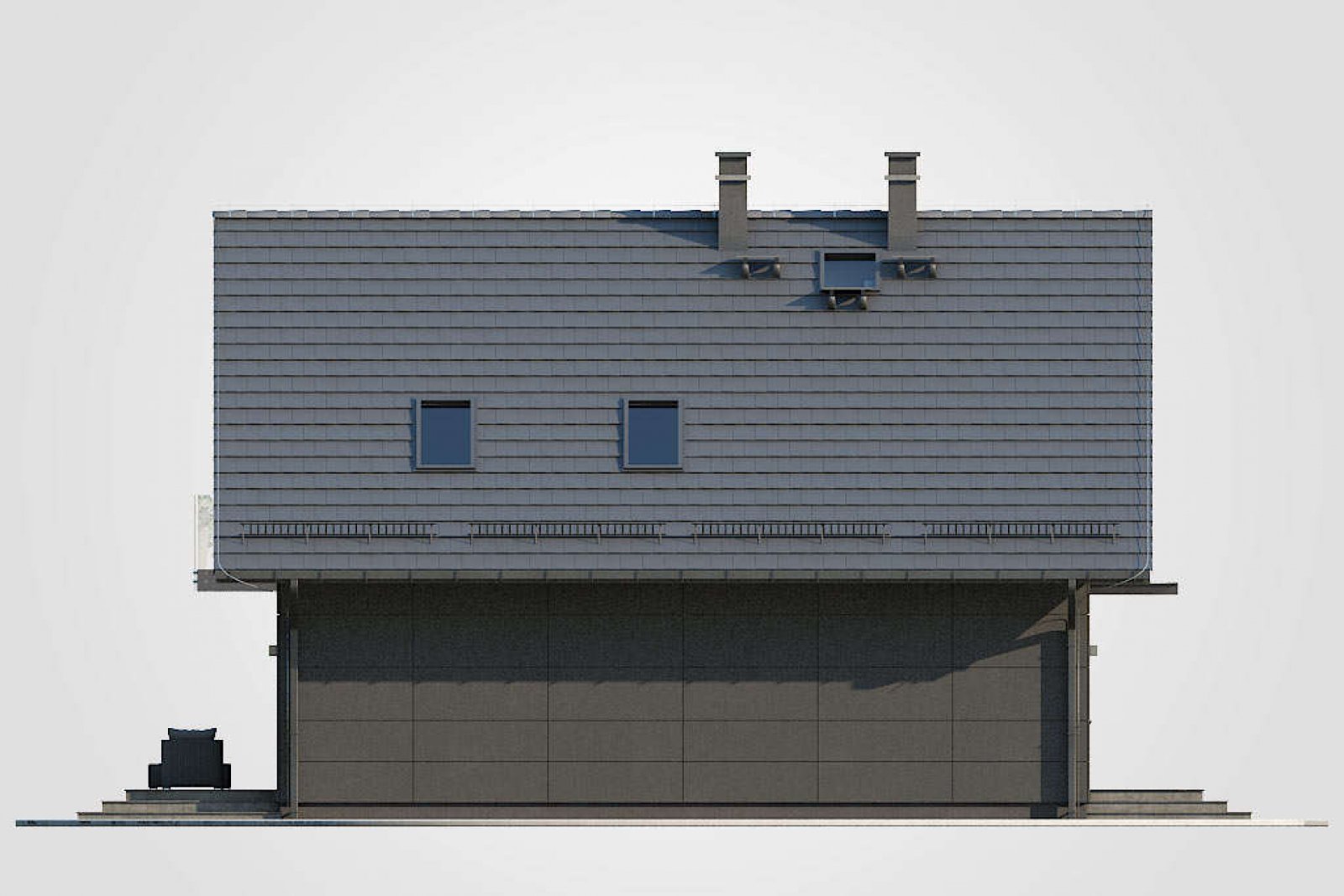

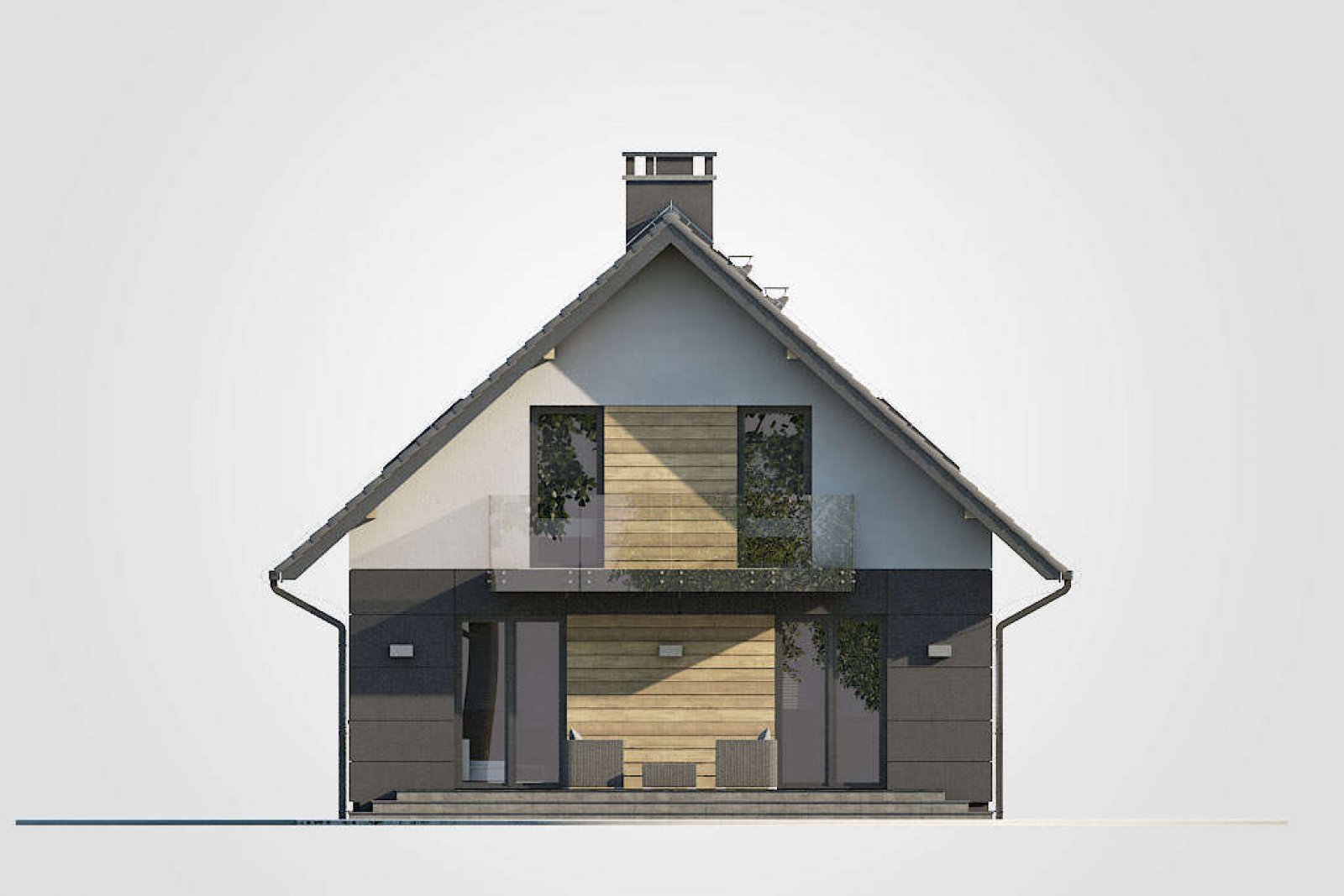

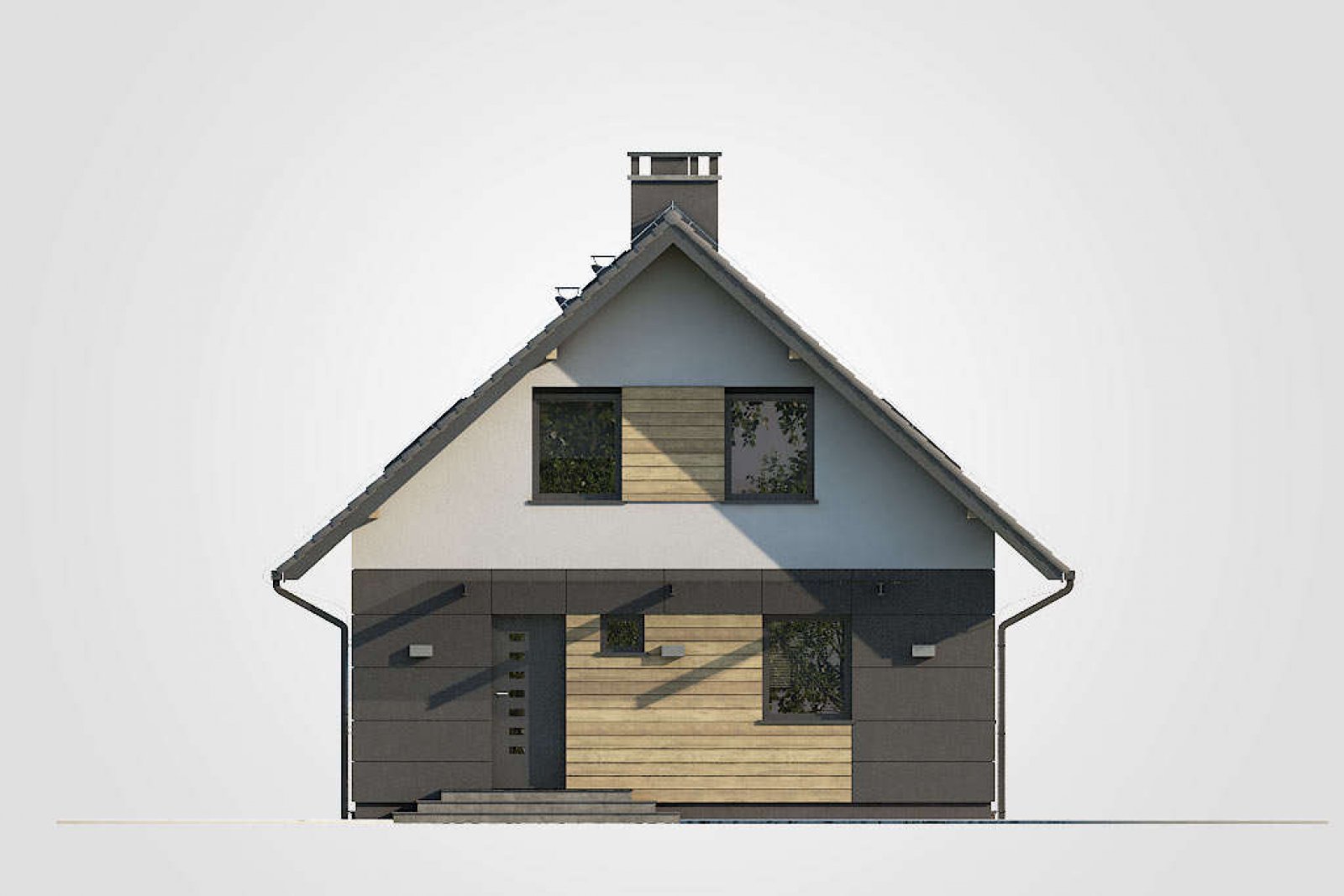

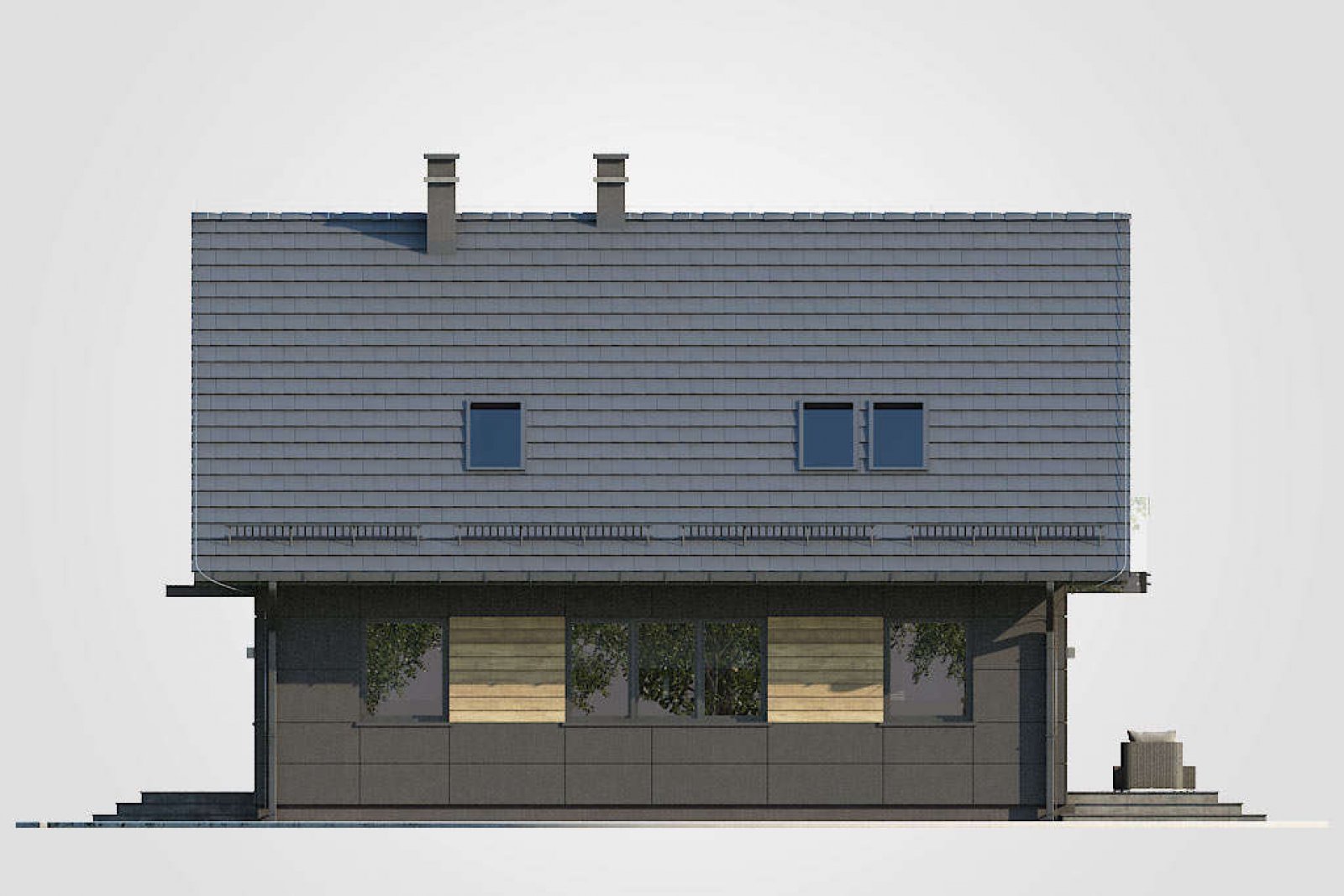

Elewacje

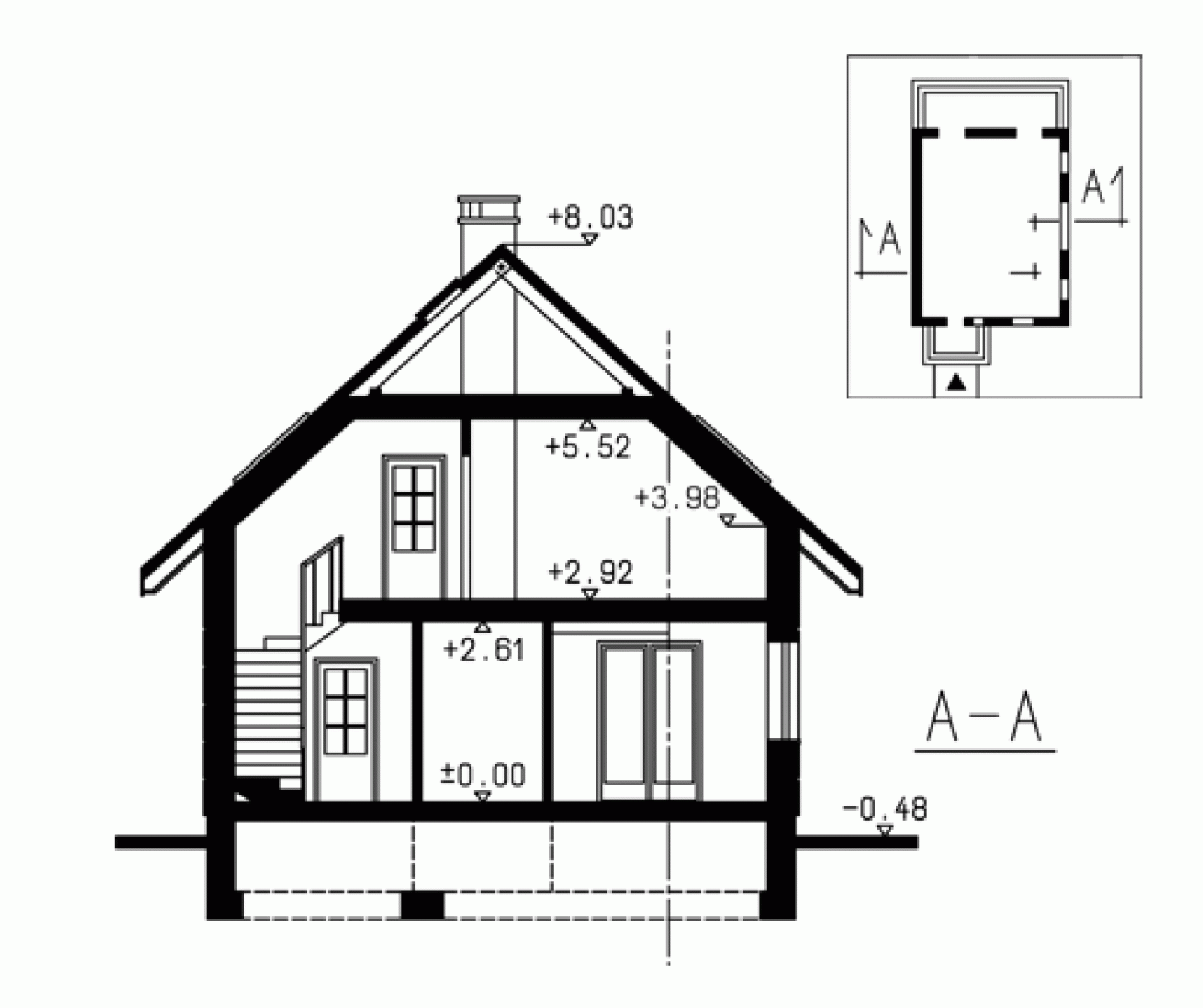

Przekrój

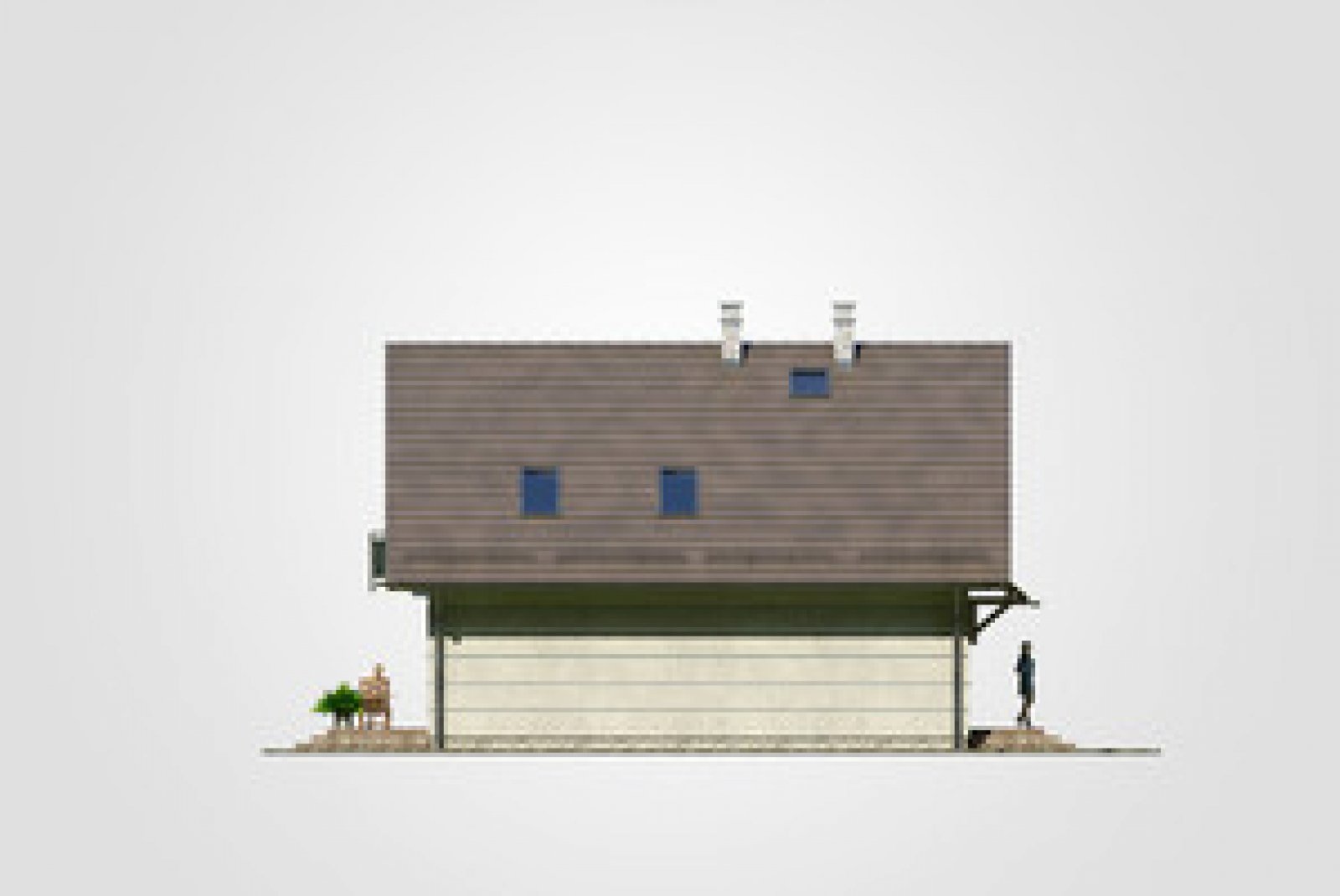

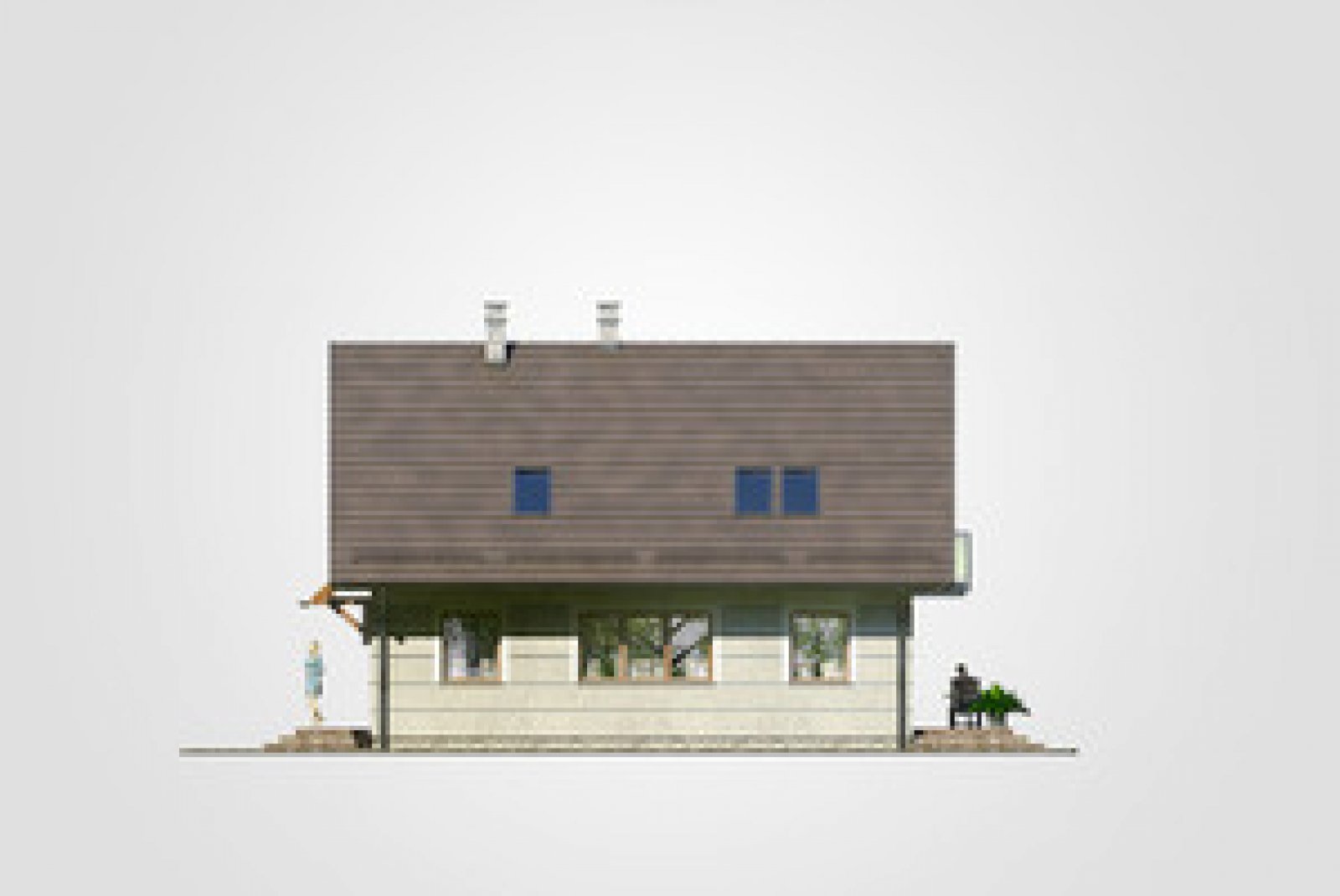

Podobne projekty
Pakiet korzyści
Dane techniczne
| Powierzchnia użytkowa: | 122.65 m² |
| Powierzchnia zabudowy: | 92.35 m² |
| Powierzchnia dachu: | 173 m² |
| Kubatura: | 580.20 m³ |
| Wymiary budynku: | 8.55 x 10.80 m |
| Kąt nachylenia: | 42° |
| Wysokość budynku: | 8.51 m |
| Wymiary działki: | 16.10 x 18.80 m |
Technologia wykonania
Technologia murowana: Pustak ceramiczny gr. 30 cm + ocieplenie w systemie Termo Organika. Pokrycie dachu dachówką cementową. Drzwi zewnętrzne marki Hörmann.
